[설계] 시퀀스 다이어그램

시퀀스 다이어그램

• 회원관리

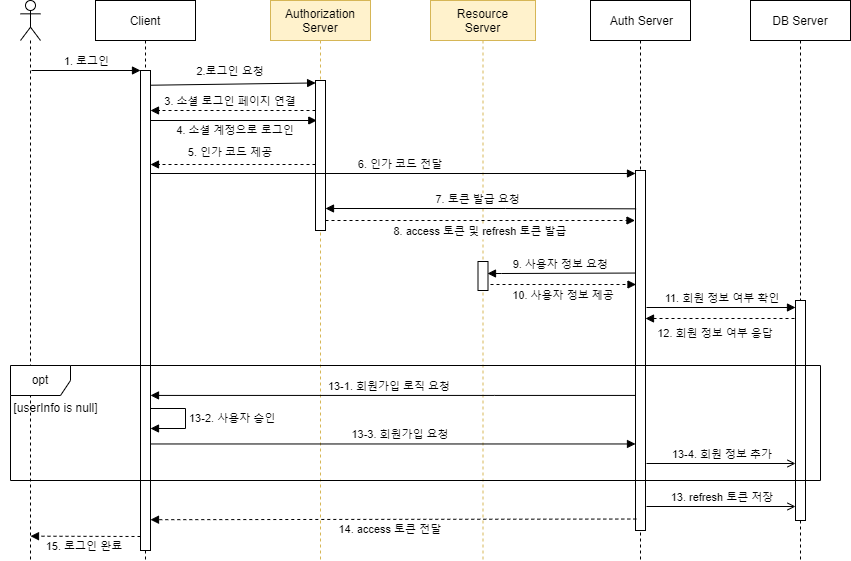

  로그인  / 회원가입



  수정 / 탈퇴



  친구관리

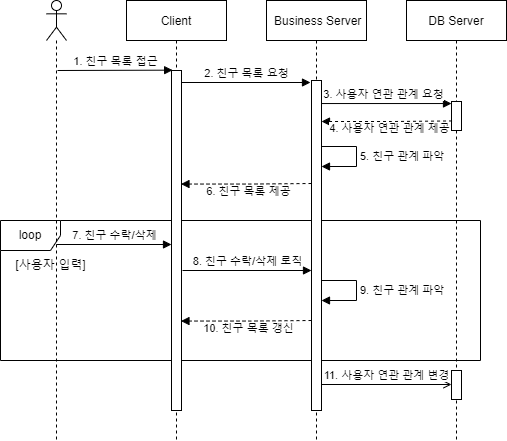

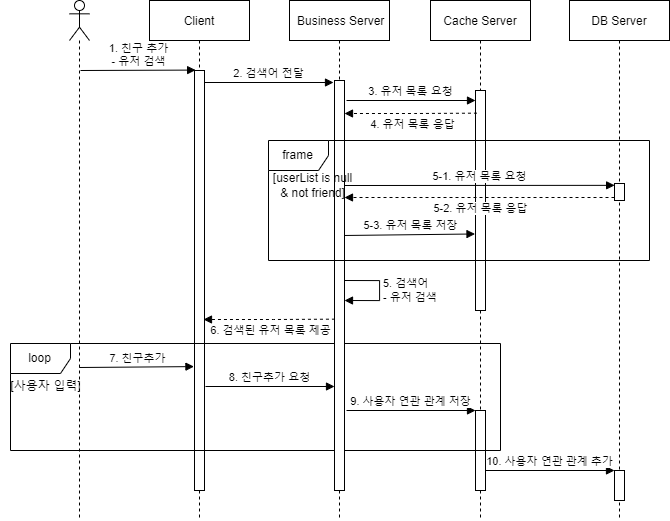

  유저검색 / 친구추가



  노래자랑 등록




• WebRTC

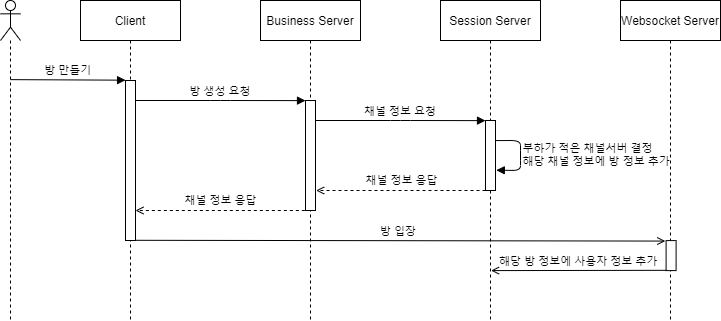

  방 생성

  비즈니스 서버가 세션 서버에 방을 생성할 채널 정보를 요청

  세션 서버는 채널들의 상태를 보고 부하가 적은 채널을 선택해 응답

  해당 채널에 입장하게 되면 채널에 생성된 방 정보를 추가

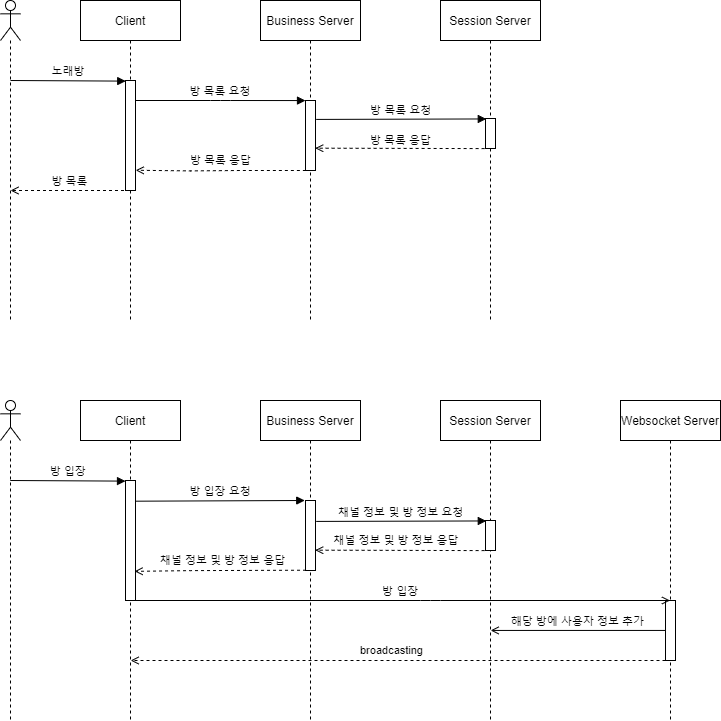

  방 목록 & 방 입장

  방 입장을 요청하면 해당 방이 들어있는 채널 정보를 응답

  방 입장 후 해당 방에 입장한 사용자 정보를 추가

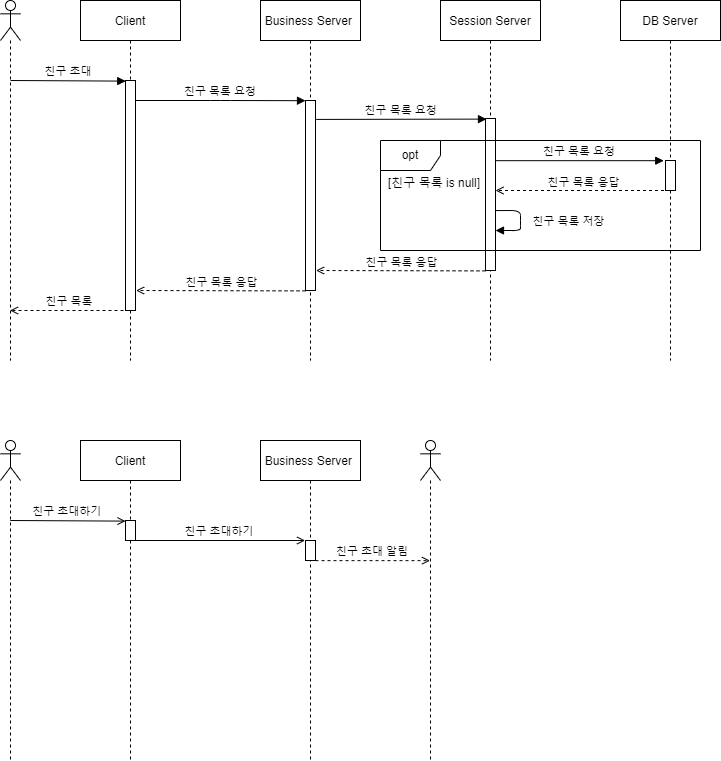

  친구 목록 & 친구 초대

  세션 서버에 요청한 친구 목록이 있으면 바로 응답
  없다면 DB에서 가져와 세션 서버에 저장

  SSE(Server Sent Events)를 통해 접속한 사용자에게 알림 전송



  노래 검색 & 노래 예약

  세션 서버에 요청한 노래 목록이 있으면 바로 응답
  없다면 DB에서 가져와 세션 서버에 저장

  노래 예약 요청 시 노래 정보와 노래 파일을 웹 소켓 서버에 응답

  노래 파일은 S3에서 가져옴

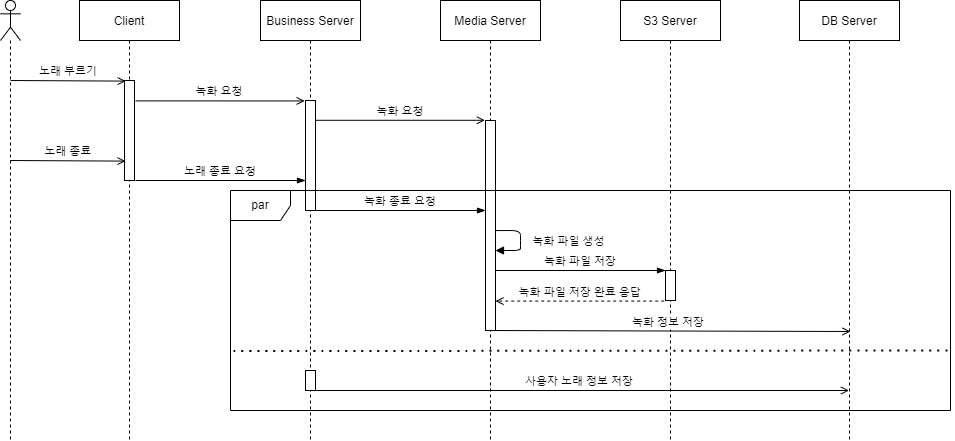

  녹화

  녹화 요청 시 미디어 서버를 통해 녹화 파일을 S3에 저장

  랭킹과 정보 관리를 위해 사용자 노래 정보 저장
